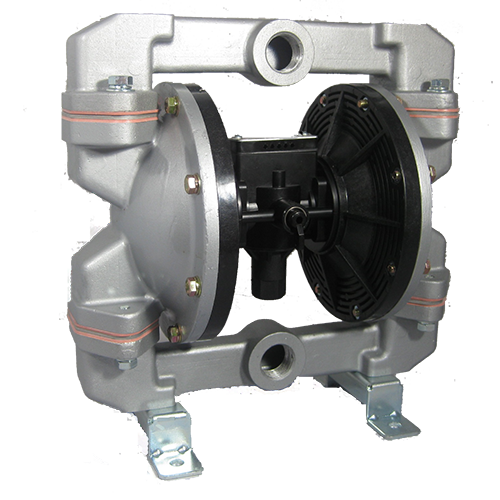

エア駆動ダイアフラムポンプ K6-L(20Aアルミ)

基本性能

最大吐出量   ゴム系   50 L/min
  テフロン系   35 L/min
口   径   吸入/吐出口   3/4" F
  エア口   1/4" F
  排気口(オプション)  ø 3mm×5ヶ ( 3/8"Fマフラー付)
スラリー粒度(最大通過粒子径)   3 m/m 以下
重   量   6.0 Kg

K6-L部品表

番号 部品番号 数量 品名 材質 サイズ 備考

01

P-70567

1

ポンプベース (K3,K4,Q4,K6,Q6,K6x2)

PP



02

P-42095

2

ハウジング (K6-L)

アルミ



02-1

P-31067

1

エアハウジング (K6)

ナイロン



02-1

P-31006

1

エアハウジング (K6) 復帰バルブ側

ナイロン



03

D-00005

2

ダイアフラム (K6, Q6用) 140φ



03

P-30522

2

ダイアフラム (K6:テフロン)

テフロン

190D



03-1

P-30466

2

シールリング (K6)

ハイトレル

140D



04

P-41579

2

プレート (K6-L)

アルミ

70Dx5t

ゴム用

04

P-42131

2

プレート (K6-LT)

アルミ

60Dx5t

テフロン用

05

P-31082

2

内プレート (K6,Q6)

PP

70D

ゴム用

05

P-31081

2

内プレート (K6-T,Q6-T)

PP

60D

テフロン用

07

P-41376

2

カラー (39mm)

鉄123

39L

ゴム用

07

P-41615

2

カラー (47mm)

鉄123

47L

テフロン用

09

P-30504

2

シールワッシャ (M6, 鉄+ニトリル)

鉄+ニトリル

M6



09

P-30517

2

テフロンガスケット (M6, テフロン)

テフロン

M6



09-1

P-10372

2

シールワッシャ (M6,SUS)

SUS

M6

30517と組

10

P-30911

8

銅ガスケット (M5)

M5



10-1

P-30989

8

テフロンガスケット (M5, テフロン)

テフロン

M5x1tx10D



13

P-30082

2

銅ガスケット (M6)

M6



15

P-70446

2

ベアリングケース組



16

P-41372

1

シャフト (K6)

SK4DR

44x164

ゴム用

16

P-41612

1

シャフト (K6-T)

SK4DR

40x176

テフロン用

17

P-41634

1

ネームプレート



17-1

P-42201

1

ネームプレート (排気カバー30924用)



オプション

17-2

P-42266

1

ネームプレート (排気カバー31228用)



オプション

19

P-30132

1

マフラーパット

バーム



20

P-80087

1

切替バルブ組



23

P-10513

1

エアバルブ (1/4") 日立

FCMB

1/4"D



24

P-30923

1

排気カバー

ナイロン



24-1

P-30924

1

排気カバー(ネジ付)

ナイロン

3/8"

オプション

24-2

P-31228

1

排気カバー(エルボ付)

ナイロン

3/8"

オプション

25

P-30942

1

ガスケット (排気カバー30923,31228用)



25-1

P-30941

1

ガスケット (排気カバー30924用)



32

P-42190

2

スタンド(K6用) ユニクロ



36

P-30933

2

ストッパー

ハイトレル



37

P-80179

1

復帰バルブ組



48

P-30944

1

ガスケット (排気ガイド用)



48-1

P-30943

1

排気ガイド

PPG



51

P-42093

1

インマニホールド (K6-L)

アルミ



52

P-42094

1

アウトマニホールド (K6-L)

アルミ



56

D-00019

4

ボールバルブ組 (K6用)



59

P-30725

8

ガスケット (K6 バルブシート用)

テフロン



59

P-30307

8

ガスケット (K6 バルブシート用)

UGK



60

P-10021

8

六角ボルト(M8x35)

M8x35



61

P-10304

16

六角ボルト(M6x25)

M6x25



62-1

P-10644

2

スクリューネジ(M4x18)

M4x18

30923用

62-2

P-10645

2

スクリューネジ(M4x12)

M4x12

30924用

62-3

P-10643

8

スクリューネジ(M5x12)

M5x12



62-4

P-10412

4

ナベ小ネジ (M6x12)

M6x12



69

P-10333

2

袋ナット(M6, 3形2種, SUS)

SUS

M6



73-1

P-10063

20

バネ座金(M6)

SWP

M6



73-2

P-10011

8

バネ座金(M8)

SWP

M8



73-3

P-10063

4

バネ座金(M6)

SWP

M6



75

P-10270

16

六角ナット (M6)

M6



80

P-30072

4

Oリング(P5, ニトリル)

ニトリル

5D



83

P-10009

1

ニップル

FCMB

1/4"



サブ組立部品表
