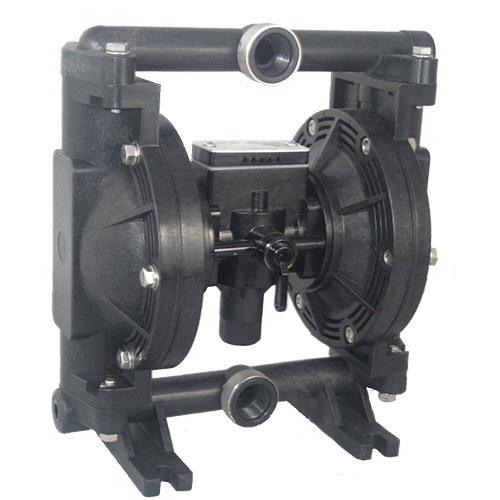

エア駆動ダイアフラムポンプ K3-P(10Aポリプロピレン)

基本性能

最大吐出量   ゴム系   20 L/min
  テフロン系   14 L/min

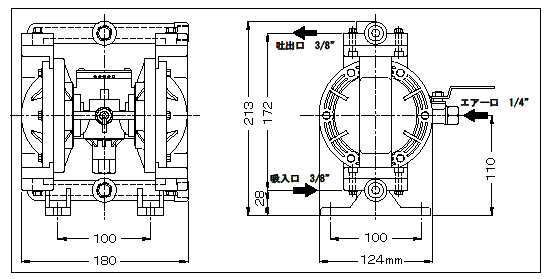

口   径   吸入/吐出口   3/8" F
  エア口   1/4" F
  排気口(オプション)  ø 3mm×5ヶ ( 3/8"Fマフラー付)
スラリー粒度(最大通過粒子径)   2 m/m 以下
重   量  1.7 Kg

部品表


組立図
番号 部品番号 数量 品名 材質 サイズ 備考

01

P-70567

1

ポンプベース (K3,K4,Q4,K6,Q6,K6x2)

PP



02

P-31093

2

ハウジング (K3-F)

カイナー



02

P-31036

2

ハウジング (K3-P)

PP



02

P-31053

2

ハウジング (K3-S)

PPS



02-1

P-31101

1

エアハウジング (K3)

PP



02-1

P-31159

1

エアハウジング (K3)

PP



復帰バルブ側

03

P-30973

2

ダイアフラム (K3:テフロン)

テフロン

124D

テフロン

03

D-00017

2

ダイアフラム (K3用) 100φ



100D

ゴム

03-1

P-30967

2

シールリング (K3)

ハイトレル



04

P-70552

2

プレートナット組 (K3-F) 35φ

カイナー

35D



04

P-70559

2

プレートナット組 (K3-P) 35φ

PPG

35D



04

P-70551

2

プレートナット組 (K3-S) 35φ

PPS

35D



05

P-31079

2

内プレート (K3)

PP

35D



05

P-42196

1

内プレート (K3, SUS)

SUS

35D



07

P-42199

2

カラー (35mm)

鉄123

35L

ゴム用

07

P-41376

2

カラー (39mm)

鉄123

39L

テフロン用

09

P-31098

2

ボールガイド (K3-F)

カイナー



09

P-31042

2

ボールガイド (K3-P)

PPG



09

P-31059

2

ボールガイド (K3-S)

PPS



10

P-30911

8

銅ガスケット (M5)

M5



10-1

P-30989

8

テフロンガスケット (M5, テフロン)

テフロン

M5x1tx10D



13

P-30082

2

銅ガスケット (M6)

M6



15

P-70446

2

ベアリングケース組



16

P-42090

1

シャフト (K3)

SK4DR

36x146

テフロン用

16

P-42198

1

シャフト (K3-P)

SK4DR

36x136

ゴム用

17

P-41634

1

ネームプレート



17-1

P-42201

1

ネームプレート (排気カバー30924用)



オプション

17-2

P-42266

1

ネームプレート (排気カバー31228用)



オプション

19

P-30132

1

マフラーパット

バーム



20

P-80087

1

切替バルブ組



23

P-10513

1

エアバルブ (1/4") 日立

FCMB

1/4"D



24

P-30923

1

排気カバー

ナイロン



24-1

P-30924

1

排気カバー(ネジ付)

ナイロン

3/8"

オプション

24-2

P-31228

1

排気カバー(エルボ付)

ナイロン

3/8"

オプション

25

P-30942

1

ガスケット (排気カバー30923,31228用)



25-1

P-30941

1

ガスケット (排気カバー30924用)



36

P-30933

2

ストッパー

ハイトレル



37

P-80179

1

復帰バルブ組



48

P-30944

1

ガスケット (排気ガイド用)



48-1

P-30943

1

排気ガイド

PPG



49

P-42251

2

バルブシート、イン (K3, タフト)

SUS



49

P-31096

2

バルブシート、イン (K3-F)

カイナー



49

P-31040

2

バルブシート、イン (K3-P)

PP



49

P-31057

2

バルブシート、イン (K3-S)

PPS



49-2

P-42252

2

バルブシート、アウト (K3, タフト)

SUS



49-2

P-31097

2

バルブシート、アウト (K3-F)

カイナー



49-2

P-31039

2

バルブシート、アウト (K3-P)

PP



49-2

P-31058

2

バルブシート、アウト (K3-S)

PPS



51

P-31094

1

インマニホールド (K3-F)

カイナー

3/8"



51

P-31037

1

インマニホールド (K3-P)

PP

3/8"



51

P-31054

1

インマニホールド (K3-S)

PPS

3/8"



52

P-31095

1

アウトマニホールド (K3-F)

カイナー

3/8"



52

P-31038

1

アウトマニホールド (K3-P)

PP

3/8"



52

P-31055

1

アウトマニホールド (K3-S)

PPS

3/8"



55

P-10117

4

ボール (ステンレス:3/4")

SUS

19D



55

P-30457

4

ボール (テフロン:19φ)

テフロン

19D



55

P-30975

4

ボール (ニトリル:19φ)

ニトリル

19D



55

P-30976

4

ボール (バイトン:19φ)

バイトン

19D



60

P-10741

8

六角ボルト(M6x30, SUS)

SUS

M6x30



61

P-10589

12

六角ボルト(M6x25, SUS)

SUS

M6x25



62-1

P-10644

2

スクリューネジ(M4x18)

M4x18

30923用

62-2

P-10645

2

スクリューネジ(M4x12)

M4x12

30924用

62-3

P-10643

8

スクリューネジ(M5x12)

M5x12



68

P-31099

2

プラグキャップ (K3-F)

カイナー

3/8"



68

P-31043

2

プラグキャップ (K3-P)

PPG

3/8"



68

P-31056

2

プラグキャップ (K3-S)

PPS

3/8"



73

P-10192

20

バネ座金(M6:SUS)

SUS

M6



75

P-10662

20

六角ナット (M6, BSBM)

BSBM

M6



80-1

P-30072

3

Oリング(P5, ニトリル)

ニトリル

5D



80-2

P-30866

2

Oリング(P6, テフロン)

テフロン

6D



80-2

P-30149

2

Oリング(P6, ニトリル)

ニトリル

6D



80-2

P-30931

2

Oリング(P6, バイトン)

バイトン

6D



80-3

P-31126

6

Oリング(P15, テフロン)

テフロン

15D



80-3

P-30194

6

Oリング(P15, ニトリル)

ニトリル

15D



80-3

P-31286

6

Oリング(P15, バイトン)

バイトン

15D



80-4

P-31071

4

Oリング(25x2.5, テフロン)

テフロン

25Dx2.5t



80-4

P-31075

4

Oリング(25x2.5, ニトリル)

ニトリル

25Dx2.5t



80-4

P-31069

4

Oリング(25x2.5, バイトン)

バイトン

25Dx2.5t



83

P-10009

1

ニップル

FCMB

1/4"





サブ組立部品表
